UTP 케이블 배선 순서 (T568A/B)
UTP(Unshielded Twisted Pair) 케이블은 외부 차폐(shield)가 없는 꼬여있는 한 쌍의 케이블을 의미합니다. RJ45 커넥터는 UTP 케이블 끝에 붙는 8핀 표준 커넥터를 의미합니다. UTP 케이블을 이용해서 RJ45 커텍터 연결 시 순서에 대해 알아 보겠습니다.
UTP 케이블 배선 순서는 T568A와 T568B 방식 두 가지로 나뉘어집니다.

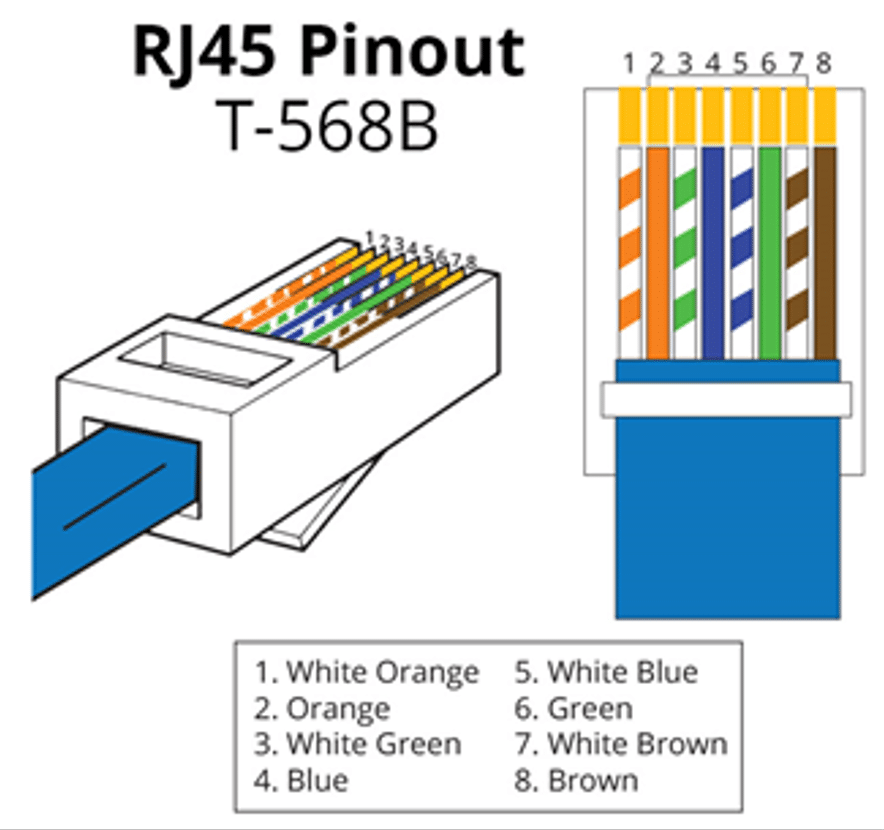

✅ UTP 케이블 배선 순서: T568B
T568B 배선 방식은 가장 일반적으로 사용되며, 주로 다이렉트 케이블에 적용됩니다. 다이렉트 케이블은 서로 다른 종류의 장비 간 연결에 사용됩니다.
흰주 – 주 – 흰녹 – 파 – 흰파 – 녹 – 흰갈 – 갈
번호 36273_621a78-83> |
색상 36273_472835-3b> |
설명 36273_3a99ff-07> |
---|---|---|
1 36273_bea601-5e> |
흰주 (주띠) 36273_f136cc-07> |
흰색 바탕에 주황색 띠 36273_e41f6f-b3> |
2 36273_000ab9-49> |
주 (주황) 36273_0da058-d7> |
주황색 36273_9c84bf-ff> |
3 36273_8f8e7a-48> |
흰녹 (녹띠) 36273_eb6ce3-cd> |
흰색 바탕에 초록색 띠 36273_a17083-36> |
4 36273_99da9f-23> |
파 (파랑) 36273_061306-c8> |
파란색 36273_b5d861-cf> |
5 36273_0cdb02-05> |
흰파 (파띠) 36273_c8cb0c-ab> |
흰색 바탕에 파란색 띠 36273_cd2787-a1> |
6 36273_9e8d22-f0> |
녹 (초록) 36273_62f78c-a6> |
초록색 36273_df80d4-1b> |
7 36273_1b7a5b-72> |
흰갈 (갈띠) 36273_3ed688-a5> |
흰색 바탕에 갈색 띠 36273_b3e1f9-57> |
8 36273_4cf50d-73> |
갈 (갈색) 36273_833088-ac> |
갈색 36273_d749cd-2c> |

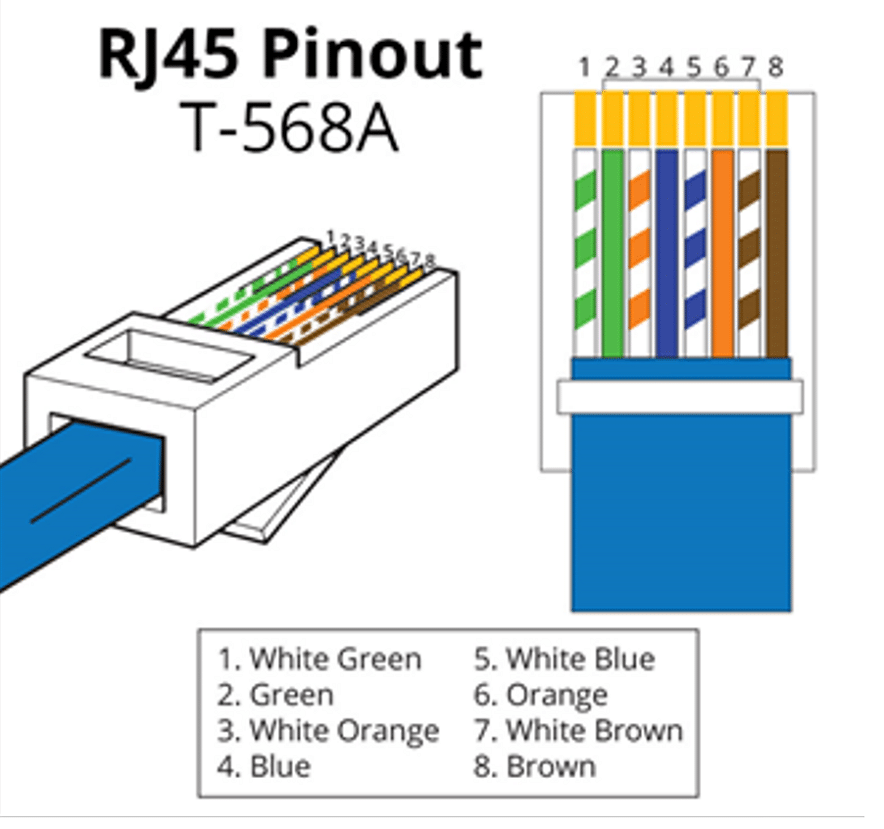

✅ UTP 케이블 배선 순서: T568A
T568A 배선 방식도 다이렉트 케이블에 사용되며, 일부 환경에서 선호됩니다.
크로스 케이블은 한쪽은 T568A, 다른 쪽은 T568B 배열로 연결하여, 동일 종류 장비 간 통신에 사용됩니다.
흰녹 – 녹 – 흰주 – 파 – 흰파 – 주 – 흰갈 – 갈
번호 36273_bd6b89-ec> |
색상 36273_5b988d-d3> |
설명 36273_3bc3d0-24> |
---|---|---|
1 36273_df8a9b-15> |
흰녹 (녹띠) 36273_20c7cb-31> |
흰색 바탕에 초록색 띠 36273_b6b0f9-2a> |
2 36273_094aa9-77> |
녹 (초록) 36273_b0f258-43> |
초록색 36273_6d6a7f-4e> |
3 36273_ed4419-ff> |
흰주 (주띠) 36273_789fd7-49> |
흰색 바탕에 주황색 띠 36273_02c6c3-44> |
4 36273_55b7b7-01> |
파 (파랑) 36273_0292d5-99> |
파란색 36273_ed7603-63> |
5 36273_f4bbf1-a1> |
흰파 (파띠) 36273_c8db8b-34> |
흰색 바탕에 파란색 띠 36273_8303a6-e2> |
6 36273_78beb6-01> |
주 (주황) 36273_30d19d-cf> |
주황색 36273_49e246-2d> |
7 36273_b5f1cf-07> |
흰갈 (갈띠) 36273_1936bc-94> |
흰색 바탕에 갈색 띠 36273_c7735d-e9> |
8 36273_964d3c-80> |
갈 (갈색) 36273_25075d-af> |
갈색 36273_e8e4b6-69> |
