리튬이온 배터리 개요: 4가지 구성 요소와 종류

2차 전지의 한 종류인 리튬이온 배터리(Lithium-ion battery, Li-ion battery)는 방전 과정에서 리튬 이온이 음극에서 양극으로 이동하는 전지입니다. 반대로 충전 시에는 리튬 이온이 양극에서 음극으로 이동하여 제자리를 찾게 됩니다.

기존의 1차 전지인 리튬 전지와 다르며 고체 폴러머를 이용한 리튬 이온 폴리머 전지와는 다른 분류로 볼 수 있습니다. 리튬이온 배터리는 에너지 밀도가 높고 기억 효과가 없으며, 미 사용 시에는 자가 방전이 일어나는 정도가 작아 휴대용 전자 기기에 많이 사용됩니다.

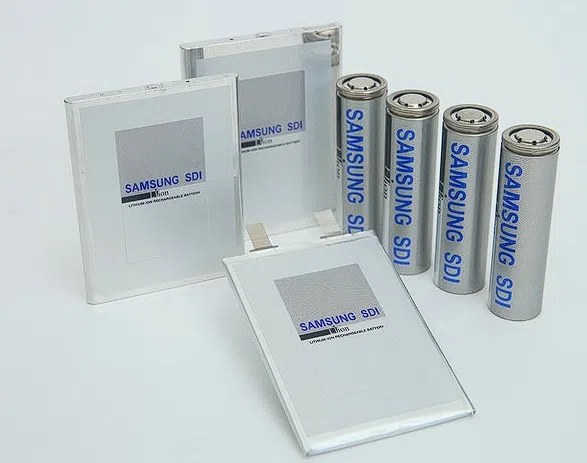

삼성SDI 리튬이온 배터리
출처: 삼성 SDI
  • 리튬이온 배터리 사용 분야
  • 휴대용 전자 기기
  • 전기 자동차
  • 방산업
  • 자동화 시스템
  • 항공 산업

리튬이온 배터리 4가지 구성 요소

1. 양극

리튬이온 배터리의 양극은 배터리의 핵심 부분 중 하나로, 배터리의 용량과 전압을 결정하는 역할을 합니다. 양극은 리튬이라는 원소를 포함하며, 이 공간에 리튬산화물이라는 화학 물질이 사용됩니다. 리튬산화물은 리튬과 산소가 반응한 물질로, 안정적이고 안전한 활물질 역할을 합니다.

양극을 좀 더 자세히 보면, 얇은 알루미늄 기재에 활물질, 도전재, 그리고 바인더가 혼합되어 있는 구조입니다. 활물질은 리튬 이온을 포함하며 전기를 저장하는 역할을 합니다. 도전재는 리튬산화물의 전도성을 높여 전기가 빠르게 흐를 수 있도록 도와줍니다. 바인더는 이 모든 재료가 양극의 틀에 잘 붙을 수 있도록 도와주는 역할을 합니다.

이렇게 만들어진 양극은 배터리의 성능에 큰 영향을 미칩니다. 양극에 사용된 활물질의 양에 따라 배터리의 용량이 결정되며, 양극과 음극 사이의 전위 차이에 따라 배터리의 전압이 결정됩니다. 따라서 양극의 재료와 구조가 배터리의 성능을 크게 좌우합니다.

리튬이차전지는 충전과 방전이 반복되면서 리튬 이온이 양극과 음극 사이에서 이동합니다. 이 때 양극재는 전지의 성능과 원가에 큰 영향을 미치는데, 주로 코발트, 니켈, 망간 등이 사용됩니다. 각 재료의 조합에 따라 배터리의 특성이 달라지므로, 양극재의 선택은 리튬이온 배터리의 성능과 안전성에 중요한 영향을 미치는 요소 중 하나입니다.

2. 음극

음극은 리튬이온 배터리에서 전자를 도선으로 내보내는 역할을 하는 부분입니다. 음극은 구리 기재 위에 활물질, 도전재, 바인더가 입혀져 있습니다.

음극 활물질은 리튬이온 배터리의 10%를 차지하며, 충전과 방전 중에 리튬 이온을 가역적으로 흡수하고 방출하여 전류를 생성합니다. 초기에는 리튬 금속을 사용했지만 안전 문제로 다른 물질로 대체되었습니다.

음극재료가 가져야 할 요건은 다음과 같습니다:

  • 금속 리튬의 전극전위와 근접한 전위를 가져야 합니다.
  • 부피당 무게당 에너지 밀도가 높아야 합니다.
  • 충방전 안전성이 뛰어나야 합니다.
  • 고속 충방전을 견딜 수 있어야 합니다.

음극재는 배터리의 성능 향상을 위해 연구되고 있으며, 전극재료 변경, 도포 기술 개선, Packing 기술 개선, 충방전 효율 향상 등 다양한 방법으로 개선되고 있습니다. 특히, 흑연 음극에 실리콘 나노층을 입히는 연구를 통해 에너지 밀도를 높이고 충전 시간과 속도를 개선하는 방안이 연구 중에 있습니다. 이러한 연구는 더 오래 가고 빠르게 충전되는 배터리를 개발하는 데 중요한 역할을 합니다.

3. 전해액

전해액은 리튬 이온 배터리에서 매우 중요한 역할을 하는 부분입니다. 이온 배터리는 전해액을 통해 리튬 이온의 이동과 전자의 이동을 조절하여 전기를 생산하고 사용합니다.

  • 리튬 이온과 전자의 역할 분리
  • 리튬 이온 배터리에서, 리튬 이온은 전해액을 통해 이동하고, 전자는 도선(전기 선)을 통해 이동합니다.
  • 이것이 매우 중요한데, 만약 전자가 전해액을 통해 이동하게 된다면 전기를 사용할 수 없을 뿐만 아니라 안전에도 문제가 생길 수 있습니다.
  • 전해액의 역할
  • 전해액은 양극과 음극 사이에서 리튬 이온의 이동을 가능하게 하는 역할을 합니다.
  • 전해액은 리튬 이온 전도도가 높은 물질로 구성되어 있어 리튬 이온이 자유롭게 이동할 수 있도록 합니다.
  • 전해액의 구성
  • 전해액은 염, 용매, 첨가제로 이루어져 있습니다.
  • 염: 리튬 이온의 이동을 촉진하는 역할을 합니다. 리튬 이온이 전해액 내에서 움직이는 통로 역할을 합니다.
  • 용매: 염을 용해시키기 위한 유기 액체로 사용됩니다.
  • 첨가제: 특정 목적을 위해 소량으로 첨가되며, 전해액의 특성을 조절하거나 안정성을 향상시키는 역할을 합니다.
  • 전해액의 중요성
  • 전해액의 종류에 따라 리튬 이온의 움직임이 빠를 수도, 느릴 수도 있습니다. 따라서 전해액은 배터리의 성능과 안전성에 큰 영향을 미치며, 까다로운 조건을 충족해야만 사용 가능합니다.

전해액은 리튬 이온 배터리의 핵심 부품 중 하나로, 이를 효과적으로 관리하고 제어함으로써 배터리의 성능을 향상시키고 안전성을 보장하는 데 중요한 역할을 합니다.

4. 분리막

분리막은 리튬 이온 배터리에서 양극과 음극을 완전히 분리해주는 중요한 부분입니다. 이렇게 분리되면 배터리가 안전하게 작동하고 성능을 최적화할 수 있습니다.

  • 양극과 음극을 분리하는 장벽
  • 분리막은 양극과 음극을 마치 장벽처럼 분리합니다. 이것은 배터리 안에서 양극과 음극이 서로 섞이지 않도록 핵심 역할을 합니다.
  • 전기와 화학적 조건 충족
  • 분리막은 전자가 직접 전해액을 통과하지 못하게 하며, 미세한 구멍을 통해 원하는 이온만 통과하도록 합니다. 이것은 전기적인 조건과 화학적인 조건을 모두 충족시키는 역할입니다.
  • 상용화된 재료
  • 현재 많이 사용되는 분리막 재료로는 폴리에틸렌(PE)과 폴리프로필렌(PP)과 같은 합성수지가 있습니다. 이러한 재료는 안정성과 성능을 제공하는 데 도움이 됩니다.

요약하면, 분리막은 배터리 안에서 양극과 음극을 격리시키고, 전자와 이온의 흐름을 조절하여 배터리의 안전성과 성능을 보장합니다. 이것은 리튬 이온 배터리의 핵심 구성 요소 중 하나이며, 신중하게 선택되고 관리되어야 합니다.

리튬이온 배터리 수명

리튬 이온 배터리의 수명은 주로 ‘사이클 수명’과 ‘달력 수명.’ 두 가지 방법으로 정의됩니다:

1. 사이클 수명 (Cycle Life)

사이클 수명은 배터리가 완전한 충전과 방전 주기를 몇 번 반복할 수 있는지를 나타냅니다. 보통 배터리 제조업체의 데이터 시트에서는 배터리 용량의 80%까지 유지되는 주기 수를 나타내며, 이것이 배터리의 수명으로 간주됩니다.

예를 들어, 배터리 용량이 1000mAh이고 500번의 충전-방전 주기 후에 용량이 800mAh로 떨어진다면, 이 배터리의 사이클 수명은 500 사이클로 정의됩니다.

2. 달력 수명 (Calendar Life)

달력 수명은 배터리의 전체 수명 주기를 나타냅니다. 이것은 시간에 따른 배터리의 자연적인 용량 감소와 관련이 있습니다. 배터리를 완전히 충전된 상태로 저장할 때도 용량이 감소하고 내부 저항이 증가합니다.

이러한 달력 수명은 배터리가 일정한 환경 조건에서 얼마나 오래 지속될 수 있는지를 나타내며, 배터리가 주기적으로 사용되지 않을 때에도 고려됩니다.

또한 배터리 수명은 다양한 요인에 영향을 받습니다. 이러한 요인에는 온도, 방전 및 충전 전류, 충전 범위(방전 깊이) 등이 포함됩니다. 스마트폰, 노트북, 전기차와 같은 실제 응용 프로그램에서는 배터리가 완전히 충전되거나 방전되지 않는 경우가 많기 때문에 사이클 수명으로만 배터리 수명을 정의하는 것은 부정확할 수 있습니다.

배터리 누적 방전은 배터리의 전체 수명 동안 전달되는 총 에너지를 나타내며, 이를 통해 배터리의 에너지 비용을 계산할 수 있습니다. 이는 kWh 당 충전 비용을 평가하는 데 사용될 수 있습니다.

화제 위험과 안정성

리튬 이온 배터리는 안전상의 주요 위험을 내포하고 있습니다. 주요 위험 요소로는 배터리 셀을 과열, 폭발 및 화재로 이끄는 가능성이 있습니다. 이러한 위험은 배터리 셀을 너무 빨리 충전할 때 발생할 수 있는데, 충전 과정에서 단락이 발생하면 셀 내부에서 과열이 발생하고 폭발 및 화재로 이어질 수 있습니다.

리튬 이온 배터리 화재는 다양한 원인으로 발생할 수 있습니다. 이러한 원인에는 열적 남용(예: 냉각 불량 또는 외부 화재), 전기 남용(예: 과충전 또는 외부 단락), 기계적 남용(예: 관통 또는 충돌) 또는 내부 단락(예: 제조 결함 또는 노화로 인한) 등이 포함됩니다.

또한 리튬 이온 배터리는 가연성 액체 전해질을 포함하고 있어, 배터리가 손상되거나 결함이 있는 경우 심각한 화재 위험을 초래할 수 있습니다.

낮은 온도에서 배터리를 충전할 때, 셀의 음극이 순수 리튬으로 도급될 수 있어 전체 배터리 팩의 안전성에 영향을 미칠 수 있습니다.

리튬 이온 배터리의 위험성으로 인해, 관련된 테스트 표준과 안전 규제 기관에서 배송 및 사용에 제한 사항을 부과하고 있습니다. 일부 기업은 배터리 관련 리콜 사례를 경험하여 배터리의 안전성을 강화하기 위해 노력하고 있습니다.

이러한 위험을 최소화하고 안전을 유지하기 위해서는 배터리를 올바르게 다루고 보관하며, 안전 규정 및 지침을 엄격히 준수해야 합니다. 또한 배터리의 설계와 테스트는 안전을 강화하기 위한 핵심적인 단계입니다.

주요 기업

회사명국가주요 고객
CATL중국Tesla, Mercedez-Benz, Audi, Volvo
Panasonic일본Tesla
LG 에너지 솔루션한국
삼성SDI한국
SK온한국현대자동차, 폭스바겐, 베이징자동차

리튬이온 배터리 종류(모양)

리튬이온 배터리의 모양에 따라 원통형, 각형, 파우치형 3가지로 분류 할 수 있습니다.

1. 원통형 구조:

  • 장점: 생산 비용이 낮습니다.
  • 단점: 에너지량이 제한적이며, 잦은 충방전 시에는 전지의 성능 저하가 발생할 수 있습니다.
원자재-리튬Lithium

2. 각형 구조:

  • 장점: 뛰어난 내구성을 가집니다.
  • 단점: 알루미늄 캔 사용으로 인해 무게가 무거우며, 열방출에 어려움이 있어 냉각을 위한 비용이 높습니다.

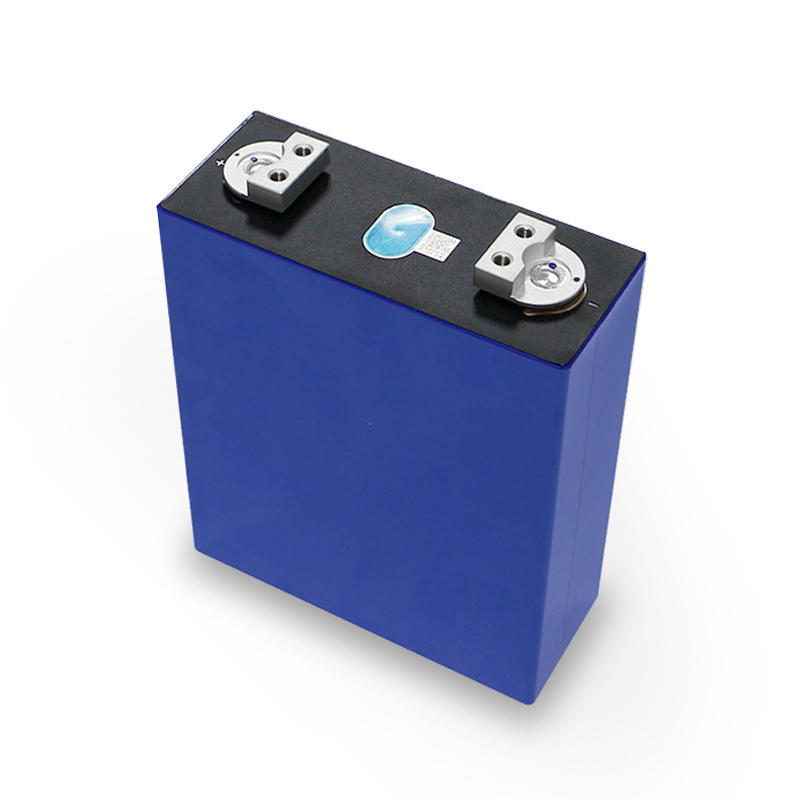

리튬이온 배터리 각형

3. 파우치형(Pouch) 구조:

  • 장점: 얇은 두께로 단위부피당 효율이 높으며, 다양한 형상으로 제작이 가능합니다.
  • 단점: 제작 비용이 다른 두 가지 형상에 비해 높습니다.

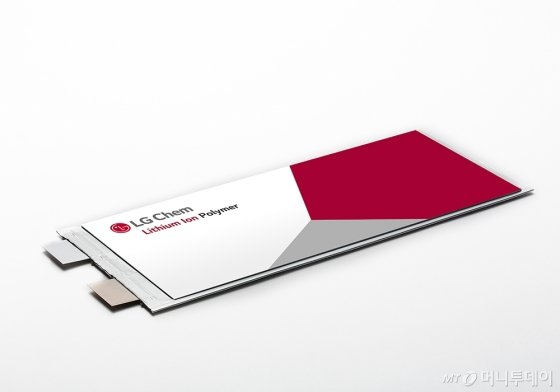

리튬이온 배터리 파우치형

리튬이온 배터리 종류(생산 방식)

1. 리튬 코발트 배터리 (LCO):

  • 코발트를 사용한 최초의 리튬 이온 배터리입니다.
  • 주로 일본의 기업인 소니와 파나소닉에서 개발되었습니다.
  • 안정성을 높여주는 코발트를 사용하며 분자식은 LiCoO2입니다.
  • 코발트의 가격이 높고 공급 불안정으로 논란이 있습니다.

2. 리튬 하이니켈 배터리 (NCM, NCA):

  • 니켈을 주로 사용하고 코발트 대신 니켈을 사용한 배터리입니다.
  • 대한민국의 엘지에너지솔루션, 삼성SDI, SK이노베이션 등에서 개발되었습니다.
  • 가격이 상대적으로 저렴한 니켈을 사용하며, 다양한 형태와 함량으로 사용됩니다.
  • 예시로 NCM 배터리는 니켈, 코발트, 망가니즈를 사용하며, NCA 배터리는 니켈, 코발트, 알루미늄을 사용합니다.

3. 리튬 인산철 배터리 (LFP):

  • 가격이 매우 저렴한 인산철을 사용한 배터리입니다.
  • 중국의 기업인 CATL, BYD 등에서 ‘코발트 제로’ 배터리로 사용됩니다.
  • 에너지 밀도는 낮지만, 안전성이 뛰어나며 경제적입니다.
